5D-FB Coaxial Cable

5D-FB Coaxial Cable
CategoriesXD-FB Series
BrandWEIMAI CABLE
Download DOCpdf icon
Update TimeMar 29,2024
Detail Information

Coaxial Cable China Manufacturer Supplier Made in China

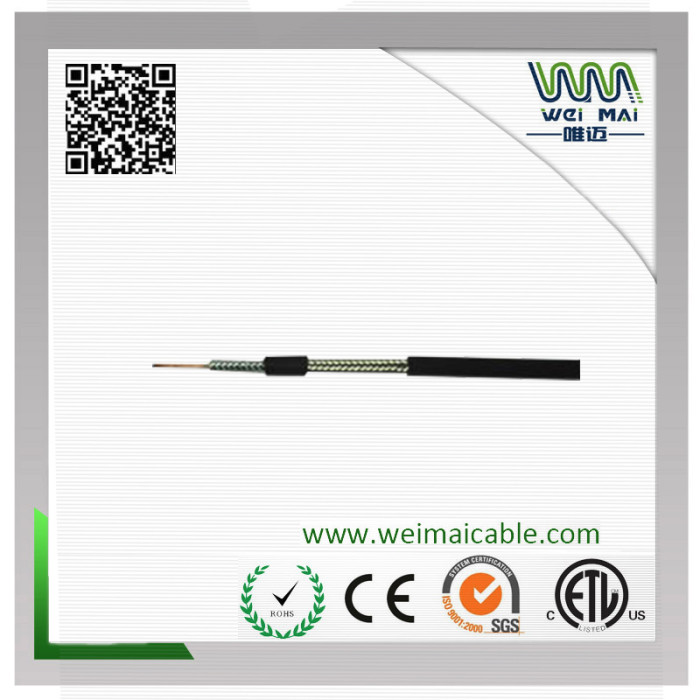

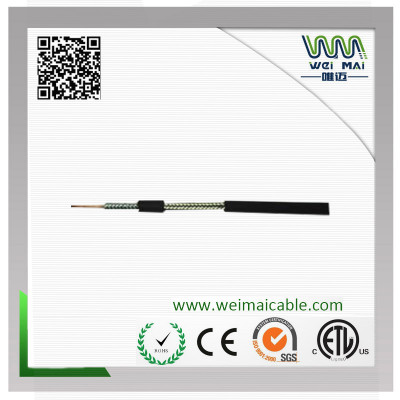

5D-FB Coaxial Cable

5D-FB Coaxial Cable
1) Construction
Center Conductor:1.80mm Solid Copper
Dielectric:5.00+0.02mm Foam PE
Shield:Bonded Al Foil
Braid Coverage:85%TC
Jacket:7.50+0.10mm PVC
Jacket Thickness:0.80mm
2) Characteristics
Inner Conductor Resistance:1.86 ohm/km
Dielectric Withstand Voltage:1000 ACV/min
Impedance:50+2Ohm
Capacitance:85+3nF/Ft (Nom.)
Echo Loss:VHF: 20 dB/ UHF 18 dB
3) Attenuation
Attenuation[@68o F. (20o C.)]
Frequency (MHz)Nom.(dB/100 ft.)
504.89
1006.47
2009.01
40013.00
90020.50
100021.70
150027.40
200032.30
