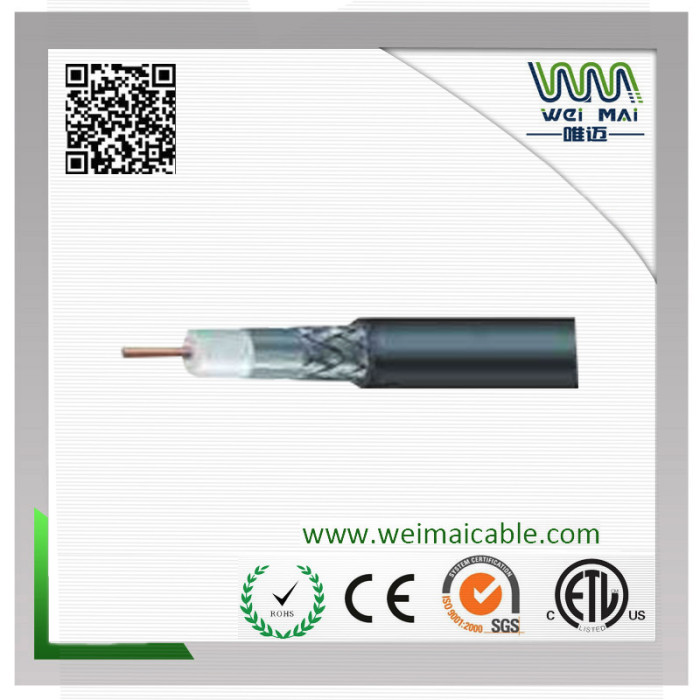

RG58 Low Loss Coaxial Cable

Impedance:50±3Ohm                                                                                       Capacitance:28.5±3pf/m

Velocity of Propagain:88%                                                                FOB Pront :ShangHai/NingBo


1) Construction
Center Conductor:0.94mm Solid Copper
Dielectric:2.80+0.02mm Solid PE
Shield:Bonded Al Foil
Braid Coverage:90%: 36 AWG (0.127mm)Tinned Copper
Jacket:4.95+0.10mm PVC
Jacket Thickness:0.712mm
2) Characteristics
Sparker Test:2500VAC
Dielectric Strength:Conductor to Shield :3 Sec. @ 2500 VDC
Impedance:50+3Ohm
Capacitance:28.5+3pF/Ft (Nom.)
Velocity of Propagation:88%
DCR:Conductor: 7.60 ohms/1000Ft    Shield: 4.90 Ohms/1000Ft
3) Attenuation
Attenuation[@68o F. (20o C.)]
Frequency (MHz)Nom.(dB/100 ft.)
302.00
502.60
1504.40
2205.40
4507.80
90011.10
150014.50
180016.00
250019.00
